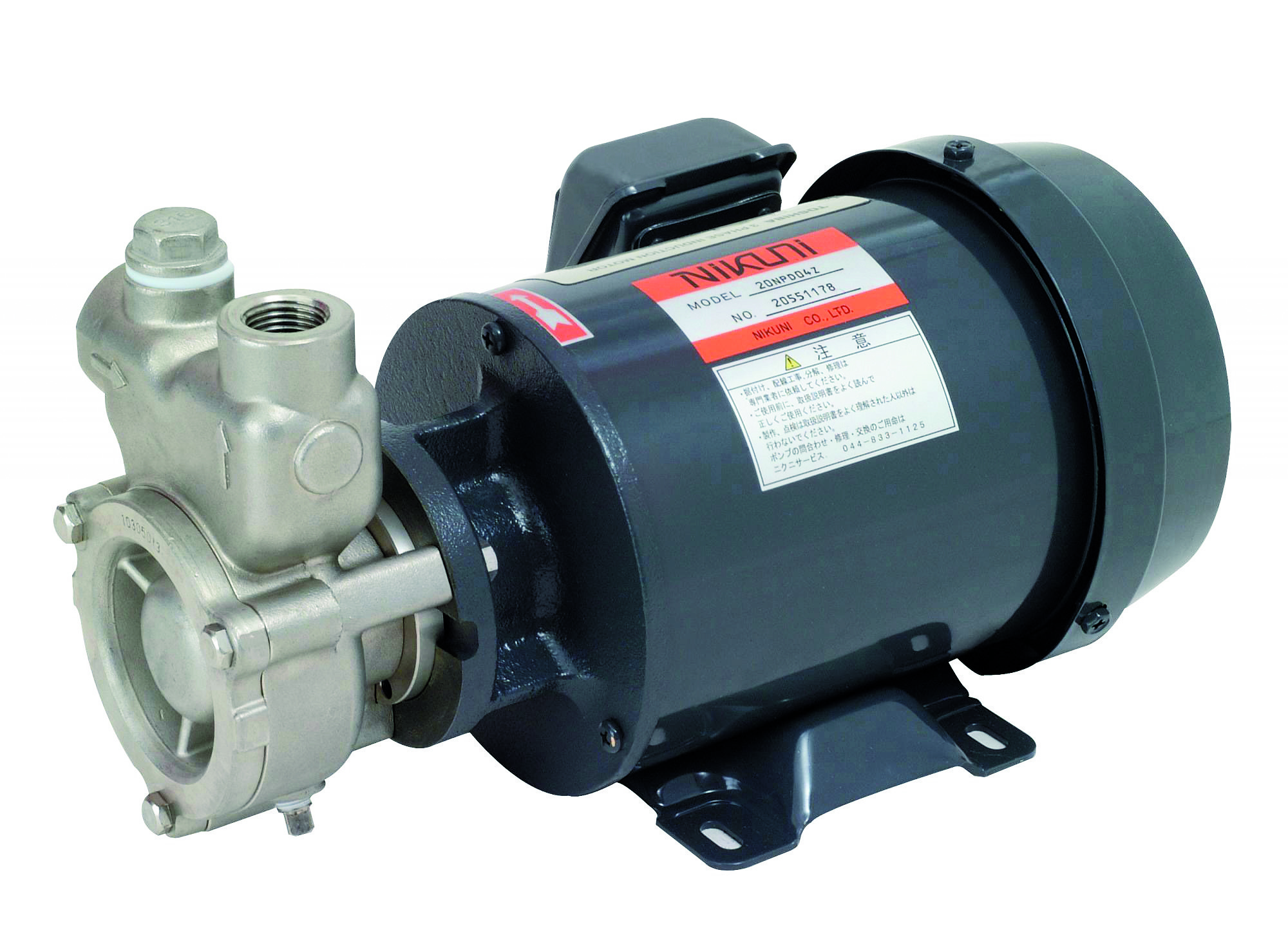

50NHD22Z

一、型号命名规则（以 20NHD04Z 为例）

• 20：口径 20mm（G3/4”）

• NHD：系列代号（N = 不锈钢，H = 高压，D=2 极高速）

• 04：电机功率 0.4kW（2 极）

• Z：全封闭外扇型（屋内用，IP44）

二、核心参数（标准规格）

• 材质：泵体 SCS13（304 不锈钢）、叶轮 SUS304、机械密封 SiC×SiC（标准）

• 性能范围：

• 最大扬程：80m（高压，比 NED/NPD 高 20m）

• 最大流量：100L/min

• 转速：2800min⁻¹（2 极，高速）

• 液温：-20～+90℃

• 自吸高度：≤6m（标准自吸）

• 电机：0.4/0.75kW、单相 200V / 三相 200V/380V 可选、全封闭外扇（IP44）

三、主要特点

1. 超高扬程，高压稳定：2 极高速 + 高压设计，最高扬程 80m，压力波动小，适合高压工况。

2. 小流量高压：涡流涡轮原理，流量随压力变化极小，高压下流量稳定。

3. 洁净耐腐蚀：全不锈钢、无死角易清洁，适配纯水 / 弱酸碱 / 有机溶剂。

4. 一体紧凑型：电机直连、体积小、安装维护简便。

5. 抗气蚀 / 水锤：叶轮固定轴上，无金属摩擦，耐微量气体 / 杂质，抗气蚀、耐水锤冲击。

四、常见型号一览

五、典型应用

• 半导体 / 液晶：超纯水高压循环、高压清洗

• 化工 / 医药：高压试剂输送、溶剂循环、高压反应釜供液

• 通用工业：高压喷淋、小型液压供油、高压冷却循环

• 水处理：高压臭氧水、富氧水制备、反渗透增压
