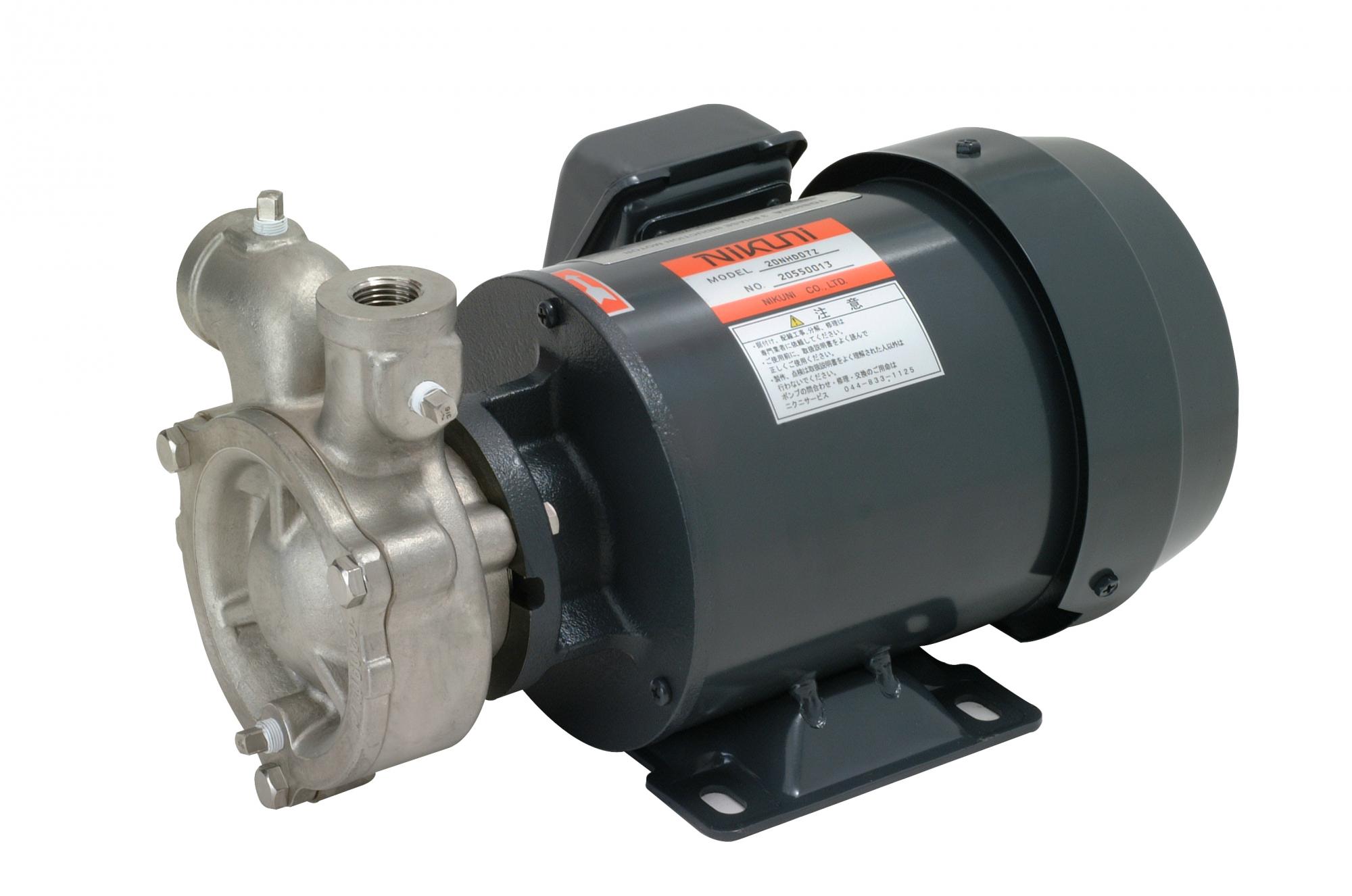

25FE07

一、型号命名（例：25FE15、32FH22、40TF30）

• 25/32/40：口径（mm，RC 螺纹）

• FE/FH/TF：系列代号

• FE：铸铁（FC）・标准中压型

• FH：铸铁（FC）・低气蚀中压型

• TF：球墨铸铁（FCD）・高温热媒高压型

• 15/22/30：电机功率（1.5kW/2.2kW/3.0kW，2 极 / 4 极可选）

二、分系列核心参数与特点

1. FE 系列（铸铁・标准中压型）

• 定位：FC 铸铁标准主力，工业通用中压工况

• 材质：泵体 / 泵盖 FC250 铸铁、叶轮 SUS403、轴 SUS304、机械密封 SiC×Carbon

• 性能：

• 最大扬程：50m（5kgf/cm²，中压）

• 最大流量：100L/min

• 转速：1450rpm（4 极静音）/2800rpm（2 极高速）

• 液温：-20～+120℃

• 自吸高度：≤6m

• 特点：铸铁耐用、中压稳定、性价比高、适合清水 / 一般工业液



2. FH 系列（铸铁・低气蚀中压型）

• 定位：FE抗气蚀增强版，高温 / 低液位 / 易气蚀工况

• 材质：同 FE（FC250 铸铁）

• 性能：

• 扬程 / 流量：同 FE（50m/100L/min）

• NPSH：≤1.5m（低气蚀，比 FE 低 30%+）

• 自吸高度：≤6m

• 特点：超低 NPSH、抗气蚀强、高温适配、运行无脉动

3. TF 系列（球墨铸铁・高温热媒高压型）

• 定位：FCD 球墨铸铁高温高压专用，热媒油 / 高温水输送

• 材质：泵体 / 泵盖 FCD450 球墨铸铁（耐高温 / 高压）、叶轮 SUS403、轴 SUS304、高温专用机械密封 + 散热鳍片

• 性能：

• 最大扬程：80m（8kgf/cm²，高压）

• 最大流量：110L/min

• 转速：1450rpm（4 极）/2800rpm（2 极）

• 液温：-20～+350℃（热媒油无需水冷）

• 自吸高度：≤6m

• 特点：耐高温 350℃、高压稳定、无需冷却水、热效率高、适合热媒循环



三、核心参数对比表

四、共同特点

1. 联轴器直结易维护：电机与泵通过联轴器连接，拆装便捷、备件通用、维护成本低。

2. 涡流原理压力稳：压力波动小、抗水锤、无脉动，保护精密设备与管路。

3. 材质坚固耐用：

• 铸铁（FE/FH）：成本低、耐磨、适合一般工业环境

• 球墨铸铁（TF）：耐高温、耐高压、抗热变形、适合极端高温工况

4. 小流量高压稳定：在 ** 小流量区间（10～50L/min）** 压力保持稳定，优于离心泵。

五、典型应用

• FE 系列：

• 机床 / 注塑机冷却水循环

• 工业清洗机高压供水

• 一般机械配套液压 / 润滑回路

• FH 系列：

• 高温工业水输送（≤120℃）

• 低位水箱 / 水池取水

• 真空系统辅助补液

• TF 系列：

• 导热油 / 热媒油循环（200～350℃）

• 锅炉高温给水 / 热水循环

• 化工 / 印染高温换热系统

• 太阳能 / 工业余热高温输送
