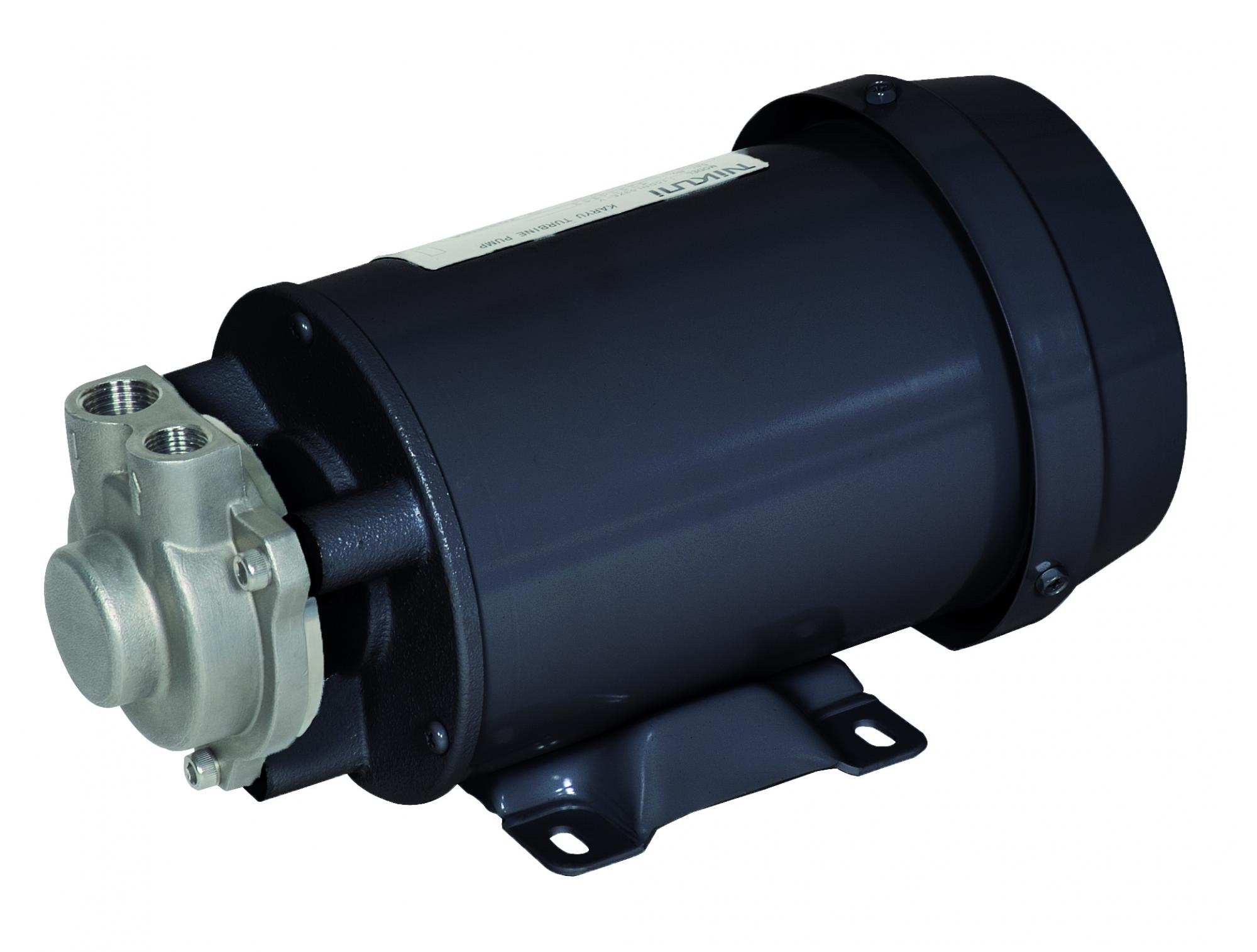

40STW15

一、型号命名（例：20ST15、25STS22、32STW30）

• 20/25/32：口径（mm，法兰连接）

• ST/STS/STW：系列代号

• ST：单叶轮・标准高压型（1.7MPa）

• STS：单叶轮・不锈钢密封高压型（1.7MPa，耐腐蚀）

• STW：双叶轮・超高压型（3.0MPa，双倍扬程）

• 15/22/30：电机功率（1.5kW/2.2kW/3.0kW，2 极高速）

二、分系列核心参数与特点

1. ST 系列（铸铁・单叶轮标准高压型）

• 定位：FC200 铸铁基础高压主力，工业通用高压工况

• 材质：泵体 / 泵盖 FC200 铸铁、叶轮 CAC406 青铜、轴 SUS416、机械密封陶瓷 × 石墨 ×NBR

• 性能：

• 最大扬程：170m（1.7MPa，高压）

• 最大流量：105L/min

• 转速：2800rpm（2 极高速）

• 液温：≤90℃

• 自吸高度：≤6m

• 特点：单叶轮高压、铸铁耐用、压力稳定、性价比高、抗水锤

2. STS 系列（铸铁・单叶轮耐腐蚀高压型）

• 定位：ST密封耐腐蚀增强版，弱酸碱 / 轻微腐蚀高压工况

• 材质：泵体 / 泵盖 FC200 铸铁、叶轮 SUS403 不锈钢、轴 SUS416、机械密封 SiC× 石墨 ×FKM（氟橡胶）

• 性能：同 ST（170m/105L/min，≤100℃）

• 特点：耐腐蚀密封、耐高温 100℃、弱酸碱适配、寿命长

3. STW 系列（铸铁・双叶轮超高压型）

• 定位：双叶轮串联超高压专用，极限高压 / 锅炉 / 高压清洗工况

• 材质：同 ST（FC200 铸铁 + 青铜叶轮）

• 性能：

• 最大扬程：300m（3.0MPa，超高压）

• 最大流量：110L/min

• 转速：2800rpm（2 极高速）

• 液温：≤90℃

• 自吸高度：≤6m

• 特点：双叶轮双倍扬程、3.0MPa 超高压、压力无脉动、高压锅炉优选

三、核心参数对比表

四、共同特点

1. 小流量超高扬程：10–50L/min 区间压力极稳，比离心泵高 30–50% 扬程，无压力衰减。

2. 无金属接触长寿命：叶轮与泵体非接触旋转，无磨损、无颗粒污染，适合高纯 / 洁净高压液。

3. 双轴承耐用抗冲击：双轴承支撑，可承受频繁启停、背压冲击、水锤，适合严苛工况。

4. 联轴器直结易维护：电机 - 泵联轴器连接，拆装简单、备件通用、维护成本低。

5. 无脉动低振动：涡流原理压力波动≈0，解决柱塞泵 / 齿轮泵脉动问题，保护管路与设备。

五、典型应用

• ST 系列：

• 机床 / 注塑机高压冷却（1.0–1.5MPa）

• 工业清洗机高压供水

• 高层 / 高液位工业水输送

• STS 系列：

• 半导体 / 电子厂弱酸碱高压喷淋

• 化工废水高压输送（弱腐蚀）

• 高温热水循环（≤100℃）

• STW 系列：

• 工业锅炉给水（2.0–2.5MPa）

• 超高压清洗设备（2.5–3.0MPa）

• 远距离高压输水（300m 扬程）
