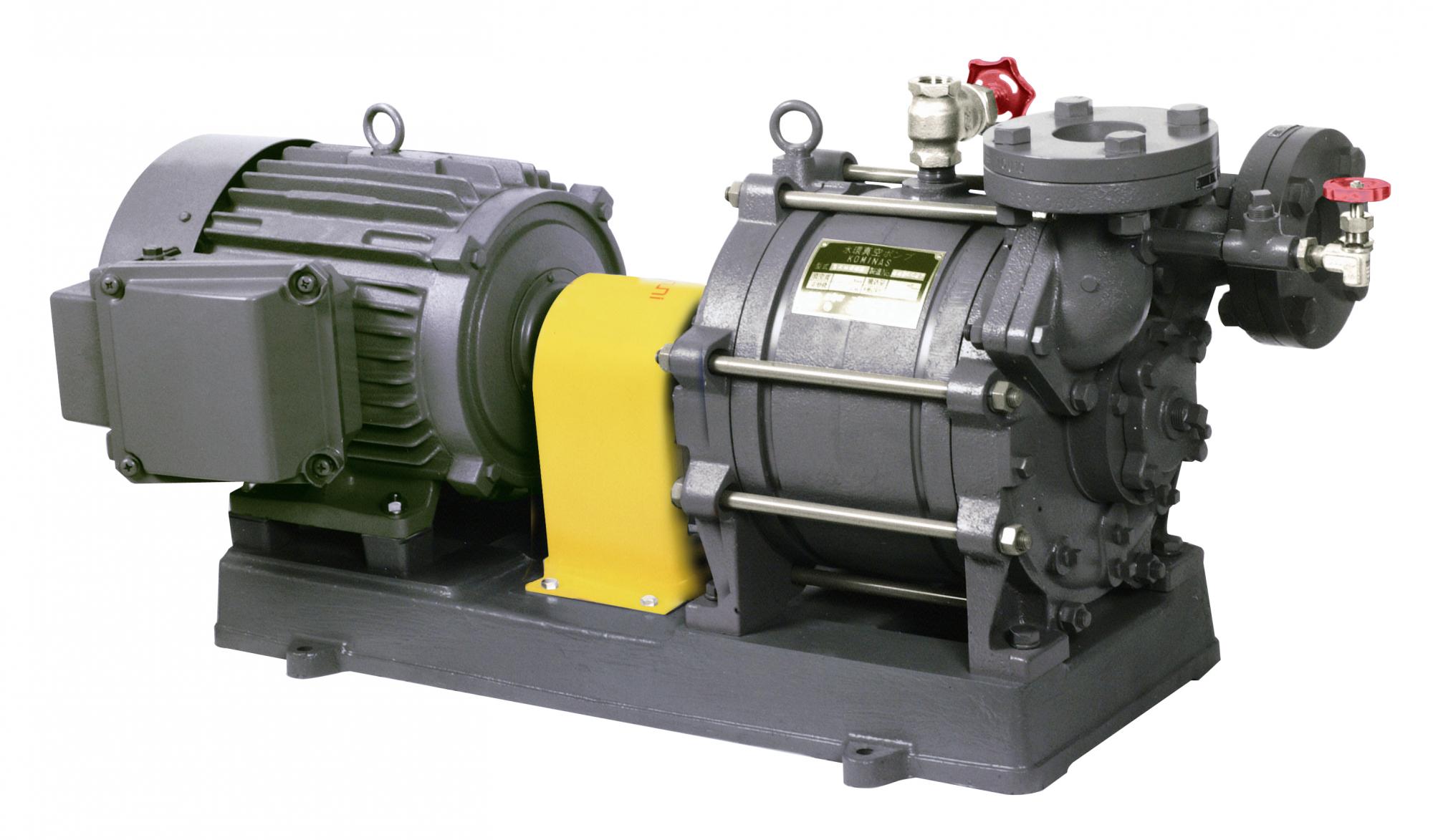

SKH422

一、基本结构与材质

• 形式：1 段 1 作用 侧气口型（吸排气与轴垂直）

• 材质：

• 标准：铸铁（FC250） 或 不锈钢（SUS304/SUS316）

• 可选：特殊合金（双相钢、钛合金）适配强腐蚀

• 驱动：电机联轴器传动（底座式），刚性强、同轴度高、振动小

• 液封介质：清水、工业软水、纯水、低粘度工艺水

• 结构特点：内部无金属接触、侧气口设计、耐磨寿命长、维护简单

二、核心特点（优势）

1. 中高真空稳定（可达 4 kPa 绝压）

• 单段高效设计，极限真空 4 kPa（绝压，≈29.2 inHg），显著优于 LV 系列（13 kPa）

• 不易气蚀，高真空区稳定，适配需更高负压的制程

2. 中大流量（180～600 L/min）

• 流量覆盖 180～600 L/min，填补 LV（≤180 L/min）与大型 HV 系列之间的空档

3. 重载长效，24 h 连续运行

• 底座 + 联轴器结构，刚性强、振动低、噪音 ≤70 dB

• 内部无金属摩擦，寿命长、免维护周期长

4. 耐湿耐腐，适配复杂工况

• 可直抽水蒸气、雾气、含湿气体，无需前置分离器

• 不锈钢材质适配食品、医药、半导体、化工弱 / 中腐蚀环境

5. 无油洁净，安全环保

• 水环密封、零油雾排放，可抽易燃易爆、有毒、贵重气体

• 侧气口结构气密性好，气体泄漏少、回收率高

三、型号规格（50 Hz，2 极，2900 min⁻¹）

• 60 Hz 机型：转速 3500 min⁻¹，流量约增 20%

四、与 LV 系列对比（SKH vs LV）

五、典型应用行业

• 化工 / 制药：真空浓缩、蒸馏、干燥、反应釜负压、溶剂回收

• 半导体 / 液晶：真空脱气、制程负压、真空吸附、洁净室应用

• 食品 / 化妆品：真空脱泡、浓缩、包装、无菌制程

• 环保 / 水处理：真空脱水、污泥干化、废气处理、真空排污

• 一般工业：真空成型、含浸、铸造、夹具真空源、真空搬运

六、使用条件

• 环境温度：0～40 °C

• 液封水温度：～80 °C（短期 90 °C）

• 入口压力：大气压～4 kPa（绝压）

• 安装：水平安装，基础需减振

七、选型要点

1. 真空度需求：需 4 kPa 高真空 → 选 SKH；13 kPa 足够 → 选 LV

2. 流量需求：180～600 L/min → SKH；≤180 L/min → LV

3. 运行时长：24 h 连续、重载 → SKH；间歇 / 一般连续 → LV

4. 介质 / 洁净度：腐蚀 / 洁净环境 → SKH 不锈钢；一般工业 → SKH 铸铁或 LV
